ABL90 FLEX PLUS bloedgasanalyser

Wanneer elke seconde telt

  • Informatie aanvragen
    Ik wil meer informatie over de ABL90 FLEX PLUS analyser

    Contactgegevens


    Door het verzenden van dit formulier erken ik tevens dat ik het Privacybeleid omtrent gegevensbescherming heb doorgelezen en begrepen.

    All fields must be filled!

  • Download brochure
    Meld u aan om de ABL90 FLEX PLUS brochure te downloaden

    Contactgegevens

    Door het verzenden van dit formulier erken ik tevens dat ik het Privacybeleid omtrent gegevensbescherming heb doorgelezen en begrepen.

    All fields must be filled!

  • Snelle analyse
  • Betrouwbare resultaten
  • Eenvoudig in gebruik en onderhoud;

Omdat snelheid en efficiëntie belangrijk zijn

In acute zorgomgevingen telt elke seconde en is het cruciaal om snel betrouwbare informatie te krijgen om uw patiënten te helpen.

Als uw workflow snelle analyse, efficiëntie en uitgebreide inzichten van klein volume bloedmonsters vereist, dan is de ABL90 FLEX PLUS de juiste bloedgas analyser.




Een eenvoudige afhandeling van bloedmonsters

Automatische inlet



Eenvoudig in gebruik

Video-instructies voor gebruikers



Automatic Quality Management (AQM)

Initieert en documenteert automatisch correctieve acties

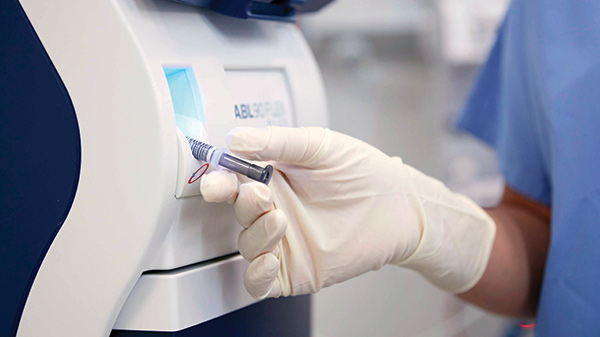

Consistente kwaliteit van bloedmonsters

Gestandaardiseerd en automatisch mengen



Onderhoudsvriendelijk

Cassettes met hoge capaciteit en eenvoudige vervanging van verbruiksartikelen

Parameters

Bloedgassen:
pH

Potentieel van waterstof

De zuurte- of alkaliteitsgraad van een vloeistof (ook bloed) is een functie van de waterstofionenconcentratie [H+], en pH is een manier om de waterstofionenactiviteit uit te drukken. De verhouding tussen pH en waterstofionenconcentratie wordt als volgt beschreven:

pH = -log aH+
waar aH+ waterstofionactiviteit is

Lage pH wordt geassocieerd met acidose en hoge pH met alkalose [1,2].

  1. CLSI. Blood gas and pH analysis and related measurements; Approved Guidelines. CLSI document CA46-A2, 29, 8. Clinical and Laboratory Standards Institute, 940 West Valley Road, Suite 1400, Wayne, Pennsylvania 19087-1898 USA, 2009
  2. Acute care testing handbook. Radiometer Medical ApS, 2700 Brønshøj, Denmark, 2014. As accessed on https://www.radiometer.com/en/knowledge-center/handbooks/acute-care-testing-handbook
, pCO2

Partiële druk van kooldioxide

Kooldioxide (CO2) is een zuur gas; de hoeveelheid CO2 in het bloed wordt voornamelijk bepaald door snelheid en diepte van ademhaling of ventilatie. pCO2 is de partiële druk van CO2 in bloed. Het is een maat voor de druk die wordt uitgeoefend door dat kleine gedeelte (~5 %) van de totale CO2 die in gasvormige toestand blijft, opgelost in het bloedplasma. pCO2 is de ademhalingscomponent van de zuur-basebalans en geeft de adequaatheid van longventilatie weer. De ernst van het falen van beademing en chroniciteit kan worden beoordeeld aan de hand van de daarmee gepaard gaande veranderingen in de zuur-base status [1,2].

  1. Higgins C. Parameters that reflect the carbon dioxide content of blood. www.acutecaretesting.org Oct 2008.
  2. Acute care testing handbook. Radiometer Medical ApS, 2700 Brønshøj, Denmark, 2014
, pO2

Partiële druk van zuurstof

De hoeveelheid zuurstof in het bloed wordt bepaald door tal van variabelen, bijv. beademing/perfusie. pO2is de partiële druk van zuurstof in een gasfase in balans met het bloed. pO2 geeft slechts een kleine fractie (1-2%) weer van de totale hoeveelheid zuurstof in het bloed, die in het bloedplasma is opgelost [1]. De resterende 98-99% van de zuurstof in het bloed is gebonden aan de hemoglobine in de erytrocyten. pO2 geeft in vooral de zuurstofopname in de longen weer.[2]

1. Wettstein R, Wilkins R. Interpretation of blood gases. In: Clinical assessment in respiratory care, 6th ed. St. Louis: Mosby, 2010.

2. Acute care testing handbook. Radiometer Medical ApS, 2700 Brønshøj, Denmark, 2014. As accessed on https://www.radiometer.com/en/knowledge-center/handbooks/acute-care-testing-handbook.

Metabolieten:
cGlu

Glucose

Glucose, het meest voorkomende koolhydraat in de menselijke stofwisseling, fungeert als belangrijkste intracellulaire energiebron (zie lactaat). Glucose is grotendeels afkomstig van voedingskoolhydraten, maar wordt ook geproduceerd - voornamelijk in lever en nieren - via het anabole proces van gluconeogenese, en uit de afbraak van glycogeen (glycogenolyse). Deze endogeen geproduceerde glucose helpt om de bloedglucoseconcentratie binnen de normale limieten te houden, zolang er geen van voeding afgeleide glucose beschikbaar is, bijvoorbeeld tussen maaltijden of in tijden van honger. [1]

1. Acute care testing handbook. Radiometer Medical ApS, 2700 Brønshøj, Denmark, 2014. As accessed on https://www.radiometer.com/en/knowledge-center/handbooks/acute-care-testing-handbook.

, cLac

Lactaat

Lactaat, het anion dat ontstaat door dissociatie van melkzuur, is een intracellulaire metaboliet van glucose. Het wordt tijdens de anaërobe energieproductie (glycolyse) geproduceerd door skeletspiercellen, rode bloedcellen (erytrocyten), de hersenen en andere weefsels. Lactaat ontstaat in de intracellulaire vloeistof uit pyruvaat; de reactie wordt gekatalyseerd door het enzym lactaatdehydrogenase (LDH) [1,2].

Lees meer

1. Robergs RA, Ghiasvand F, Parker D. Biochemistry of exercise-induced metabolic acidosis. Am J Physiol Regul Integr Comp Physiol 2004; 287: R502-16.

2. Acute care testing handbook. Radiometer Medical ApS, 2700 Brønshøj, Denmark, 2014. As accessed on https://www.radiometer.com/en/knowledge-center/handbooks/acute-care-testing-handbook.

, cCrea

Creatinine

Creatinine is een endogeen restproduct van het spiermetabolisme, afgeleid van creatine, een molecuul dat essentieel is voor de energieproductie in de spiercellen. Creatinine verlaat via de urine het lichaam en de concentratie in het bloed geeft de glomerulaire filtratie en daarmee de nierfunctie weer. [1]

1. Acute care testing handbook. Radiometer Medical ApS, 2700 Brønshøj, Denmark, 2014. As accessed on https://www.radiometer.com/en/knowledge-center/handbooks/acute-care-testing-handbook.

, cUrea

Ureum

Ureum (moleculaire formule CO(NH2)2) het is het belangrijkste stikstofhoudende restproduct van eiwitkatabolisme, dat via urine uit het lichaam wordt verwijderd. Het is de meest voorkomende organische component van urine. Ureum wordt in bloed vervoerd van lever naar nieren, waar het uit het bloed wordt gefilterd en in de urine wordt uitgescheiden. Nierfalen wordt in verband gebracht met de verminderde uitscheiding van ureum in de urine, en een daaruit voortvloeiende verhoging van de ureumconcentratie in het bloed (plasma/serum). [1]

1. Acute care testing handbook. Radiometer Medical ApS, 2700 Brønshøj, Denmark, 2014. As accessed on https://www.radiometer.com/en/knowledge-center/handbooks/acute-care-testing-handbook.

Elektrolyten:
cCa2+

Calcium

Het calciumion (Ca2+) is één van de meest voorkomende kationen in het lichaam, waarvan ongeveer 1% in de extracellulaire bloedvloeistof aanwezig is. Ca2+ speelt een cruciale rol bij botmineralisatie en in vele cellulaire processen, bijvoorbeeld samentrekking van hart en skeletspieren, neuromusculaire transmissie, hormoonafscheiding en werking in verschillende enzymatische reacties, zoals bijvoorbeeld bloedstolling. [1]

1. Acute care testing handbook. Radiometer Medical ApS, 2700 Brønshøj, Denmark, 2014. As accessed on https://www.radiometer.com/en/knowledge-center/handbooks/acute-care-testing-handbook.

, cCl-

Chloride

Chloride (Cl-) is het belangrijkste anion in het extracellulaire vocht en één van de belangrijkste anionen in bloed. De voornaamste functie van Cl- is handhaving van de osmotische druk, de vochtbalans, de spieractiviteit, de ionische neutraliteit in het plasma, en het helpt bij opheldering van de oorzaak van zuur-base verstoringen. [1]

1. Acute care testing handbook. Radiometer Medical ApS, 2700 Brønshøj, Denmark, 2014. As accessed on https://www.radiometer.com/en/knowledge-center/handbooks/acute-care-testing-handbook.

, cK+

Kalium

Kalium (K+) is het belangrijkste kation in de intracellulaire vloeistof, waar het een 25-37 maal hogere concentratie heeft (150 mmol/L in weefselcellen, 105 mmol/L in erytrocyten) dan in de extracellulaire vloeistof (4 mmol/L) [1, 2]. K+ heeft verschillende vitale functies in het lichaam, bijvoorbeeld regulatie van neuromusculaire prikkelbaarheid, regulatie van hartritme, regulatie van intracellulair en extracellulair volume en zuur-base status. [3]

1. Burtis CA, Ashwood ER, Bruns DE. Tietz textbook of clinical chemistry and molecular diagnostics. 5th ed. St. Louis: Saunders Elsevier, 2012.
2. Engquist A. Fluids/Electrolytes/Nutrition. 1st ed. Copenhagen: Munksgaard, 1985.
3. Acute care testing handbook. Radiometer Medical ApS, 2700 Brønshøj, Denmark, 2014. As accessed on https://www.radiometer.com/en/knowledge-center/handbooks/acute-care-testing-handbook.



, cNa+

Natrium

Natrium (Na+) is het dominante kation in de extracellulaire vloeistof, waar het een 14-voudig hogere concentratie heeft (140 mmol/L) dan in de intracellulaire vloeistof (10 mmol/L). Na+ levert een essentiële bijdrage aan de osmolaliteit van de extracellulaire vloeistof. De belangrijkste functie ligt in het controleren en reguleren van de waterbalans en het handhaven van de bloeddruk. Na+ is ook belangrijk voor het overbrengen van zenuwimpulsen en het activeren van spierversterking. [1]

1. Acute care testing handbook. Radiometer Medical ApS, 2700 Brønshøj, Denmark, 2014. As accessed on https://www.radiometer.com/en/knowledge-center/handbooks/acute-care-testing-handbook.

Oximetrie:
COHb

Carboxyhemoglobine

FCOHb is de fractie van de totale hemoglobine (ctHb) die aanwezig is als carboxyhemoglobine (COHb). Volgens afspraak wordt de fractie uitgedrukt in een percentage (%). [1]

In het bereik van 0-60% is COHb in arterieel (COHb(a)) en veneus bloed (COHb(v)) vergelijkbaar, d.w.z. zowel veneus als arterieel bloed kan worden geanalyseerd [1]. In de meeste medische artikelen wordt FCOHb(a) simpelweg aangeduid met COHb. [2]

1. Lopez DM, Weingarten-Arams JS, Singer LP, Conway EE Jr. Relationship between arterial, mixed venous and internal jugular carboxyhemoglobin concentrations at low, medium and high concentrations in a piglet model of carbon monoxide toxicity. Crit Care Med 2000; 28: 1998-2001.

2. Acute care testing handbook. Radiometer Medical ApS, 2700 Brønshøj, Denmark, 2014. As accessed on https://www.radiometer.com/en/knowledge-center/handbooks/acute-care-testing-handbook.

, ctBil

Bilirubine

Bilirubine is het gele restproduct van de afbraak van de hemegroep hemoglobine. Het wordt in bloed getransporteerd vanaf de plaats van productie - het reticuloendotheliale systeem - naar de lever, waar het biotransformeert voor de uitscheiding in gal. Geelzucht, de pathologische gele huidverkleuring, is te wijten aan abnormale accumulatie van bilirubine in de weefsels, en wordt geassocieerd met verhoogde bloedconcentratie van bilirubine (hyperbilirubinemie). [1]

1. Acute care testing handbook. Radiometer Medical ApS, 2700 Brønshøj, Denmark, 2014. As accessed on https://www.radiometer.com/en/knowledge-center/handbooks/acute-care-testing-handbook.

, ctHb

Totale hemoglobine

De concentratie van totale hemoglobine (ctHb) in het bloed omvat oxyhemoglobine (cO2Hb), deoxyhemoglobine (cHHb), evenals de disfunctionele hemoglobinesoorten die geen zuurstof kunnen binden:

carboxyhemoglobine (cCOHb) (zie COHb), methemoglobine (cMetHb) (zie MetHb) en sulfhemoglobine (cSulfHb).

Dus:

ctHb = cO2Hb + cHHb + cCOHb + cMetHb + cSulfHb

De zeldzame sulfHb is niet opgenomen in de gerapporteerde c tHb van de meeste oximeters.
[1]

1. Acute care testing handbook. Radiometer Medical ApS, 2700 Brønshøj, Denmark, 2014. As accessed on https://www.radiometer.com/en/knowledge-center/handbooks/acute-care-testing-handbook.

, FHbF

Fractie van foetale hemoglobine

FHbF in totale hemoglobine in bloed. [1]

1. Acute care testing handbook. Radiometer Medical ApS, 2700 Brønshøj, Denmark, 2014. As accessed on https://www.radiometer.com/en/knowledge-center/handbooks/acute-care-testing-handbook.

, FHHb

Fractie van deoxyhemoglobine

FHHb in totale hemoglobine in bloed. [1]

1. Acute care testing handbook. Radiometer Medical ApS, 2700 Brønshøj, Denmark, 2014. As accessed on https://www.radiometer.com/en/knowledge-center/handbooks/acute-care-testing-handbook.

, MetHb

Methemoglobine

FMetHb is de fractie van de totale hemoglobine (ctHb) die aanwezig is als methemoglobine. Volgens afspraak wordt de fractie uitgedrukt in een percentage (%) [1].

In de meeste medische artikelen wordt MetHb(a) simpelweg methemoglobine (MetHb) genoemd. [2]

1. CLSI. Blood gas and pH analysis and related measurements; Approved Guidelines. CLSI document CA46-A2, 29, 8. Clinical and Laboratory Standards Institute, 940 West Valley Road, Suite 1400, Wayne, Pennsylvania 19087-1898 USA, 2009.

2. Acute care testing handbook. Radiometer Medical ApS, 2700 Brønshøj, Denmark, 2014. As accessed on https://www.radiometer.com/en/knowledge-center/handbooks/acute-care-testing-handbook.



, sO2

Zuurstofverzadiging

Zuurstofverzadiging (sO2) is de verhouding van oxyhemoglobineconcentratie tot die van functionele hemoglobine (d.w.z. oxyhemoglobine (O2Hb) en deoxyhemoglobine (HHb), in staat om zuurstof te transporteren [1].

De sO2 geeft het gebruik weer van de huidig beschikbare zuurstoftransportcapaciteit.

In arterieel bloed wordt 98-99 % van de zuurstof getransporteerd in erytrocyten, gebonden aan hemoglobine. De resterende 1-2 % van de in het bloed getransporteerde zuurstof wordt opgelost in het bloedplasma - dit is het deel dat wordt aangegeven als partiële zuurstofdruk. (pO2) [2,3].

1. CLSI. Blood gas and pH analysis and related measurements; Approved Guidelines. CLSI document CA46-A2, 29, 8. Clinical and Laboratory Standards Institute, 940 West Valley Road, Suite 1400, Wayne, Pennsylvania 19087-1898 USA, 2009.

2. Higgins C. Parameters that reflect the carbon dioxide content of blood. www.acutecaretesting.org Oct 2008.

3. Acute care testing handbook. Radiometer Medical ApS, 2700 Brønshøj, Denmark, 2014. As accessed on https://www.radiometer.com/en/knowledge-center/handbooks/acute-care-testing-handbook.

, FO2Hb

Fractie van oxyhemoglobine

FO2Hb in totaal hemoglobine in bloed. [1]

1. Acute care testing handbook. Radiometer Medical ApS, 2700 Brønshøj, Denmark, 2014. As accessed on https://www.radiometer.com/en/knowledge-center/handbooks/acute-care-testing-handbook.

Analyse op de ABL90 analyser van RadiometerAnalyse op de ABL90 analyser van Radiometer

Snelle analyse van maximaal 19 parameters

De ABL90 FLEX PLUS levert in slechts 35 seconden testresultaten tot 19 kritieke parameters, waaronder kreatinine en ureum – allemaal uit een bloedmonster van slechts 65 µL*.

Met een hoge analyser beschikbaarheid van meer dan 23,5 uur per dag en met slechts 1 minuut tussen elke bloedgasmeting, is de ABL90 FLEX PLUS snel klaar voor het testen van het volgende bloedmonster*.

*Zie specificaties voor ABL90 FLEX PLUS geconfigureerd met en zonder kreatinine en ureum
Specificaties ABL90 FLEX PLUS Met kreatinine en ureum Zonder kreatinine en ureum
Aantal parameters 19 17
Uptime   > 23 uur > 23.5 uur
Benodigde hoeveelheid bloedmonster 65 µL 45 µL
Tijd tussen het meten van bloedmonsters 120 seconden 60 seconden

Betrouwbare resultaten

In de point-of-care setting levert de ABL90 FLEX PLUS resultaten van laboratoriumkwaliteit, dit zorgt voor meer vertrouwen in behandelingsbeslissingen. Continuous automatic quality management (AQM) biedt automatische kwaliteitscontrole, continue checks en initieert en documenteert automatisch correctieve acties.

Bovendien helpen automatische patiëntregistratie, automatisch mengen van bloedmonsters en safePICO-spuiten het risico op verwisseling van patiëntmonsters en pre-analytische fouten te verminderen.

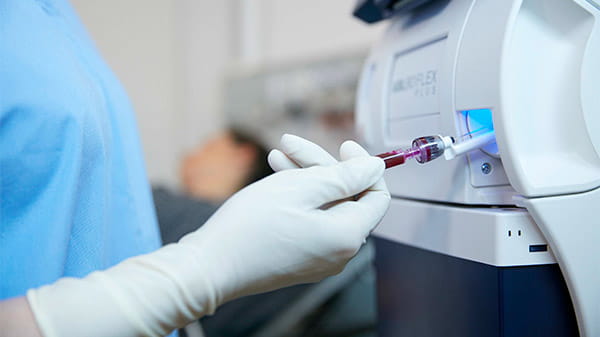

Verpleegkundige die een bloedgasanalyse uitvoert op de ABL90 FLEX PLUS van RadiometerVerpleegkundige die een bloedgasanalyse uitvoert op de ABL90 FLEX PLUS van Radiometer

Eenvoudig in gebruik en onderhoud;

De ABL90 FLEX PLUS bloedgas analyseris ontworpen om eenvoudig te gebruiken en te onderhouden, zodat uw personeel minder tijd bij de analyser hoeft door te brengen. Instructievideo's geven instructies op het scherm voor de bediening en het onderhoud.

En met slechts twee te vervangen verbruiksartikelen, service op afstand en volledige IT-connectiviteit, is uw ABL90 FLEX PLUS bloedgas analyser gereed wanneer u hem nodig hebt -in het laboratorium of in een point-of-care setting.

De veiligheid van de patiënt staat voorop bij alles wat we doen en bepaalt procedures, onze werkzaamheden en alle andere handelingen op de spoedeisende hulp.

- Axel Plessman, directeur spoedeisende hulp bij DRK Hospital Group in Thüringen, Duitsland

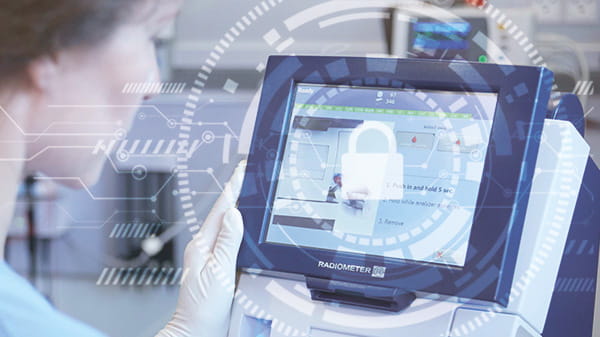

ABL-analysers met ingebouwde cybersecurityABL-analysers met ingebouwde cybersecurity

Ingebouwde cybersecurity

De ABL90 FLEX is gebouwd op het Radiometer cybersecurity model dat samen met beveiligingsmaatregelen van het ziekenhuis uit een aantal beschermingslagen bestaat.

Deze beschermingslagen voorkomen dat patiëntgegevens en prestaties van de analyser door cyberaanvallen in gevaar worden gebracht. Voor extra bescherming werken security-pakketten de beveiligingsniveaus van de analysers gedurende hun hele levensduur bij.

Krijg het laatste door Microsoft ondersteunde besturingssysteem, patches voor doorlopende beveiligingsupgrades en proactieve bescherming met Application Control. Ga voor meer informatie naar security-pakketten.

Gerelateerde kennisbronnen

Handboek (Engelstalig)

Download het handboek voor bloedgassen en andere kritieke parameters voor metingen in een acute zorgomgeving.

Instructies voor bloedgasmetingen

Zes video's om uw kennis van bloedgasanalyse te verdiepen.

Laat ons u helpen bij het minimaliseren van preanalytische fouten

Meer weten over de meest voorkomende preanalytische fouten en hoe deze geminimaliseerd kunnen worden.

MAPSSS-000768 R2
